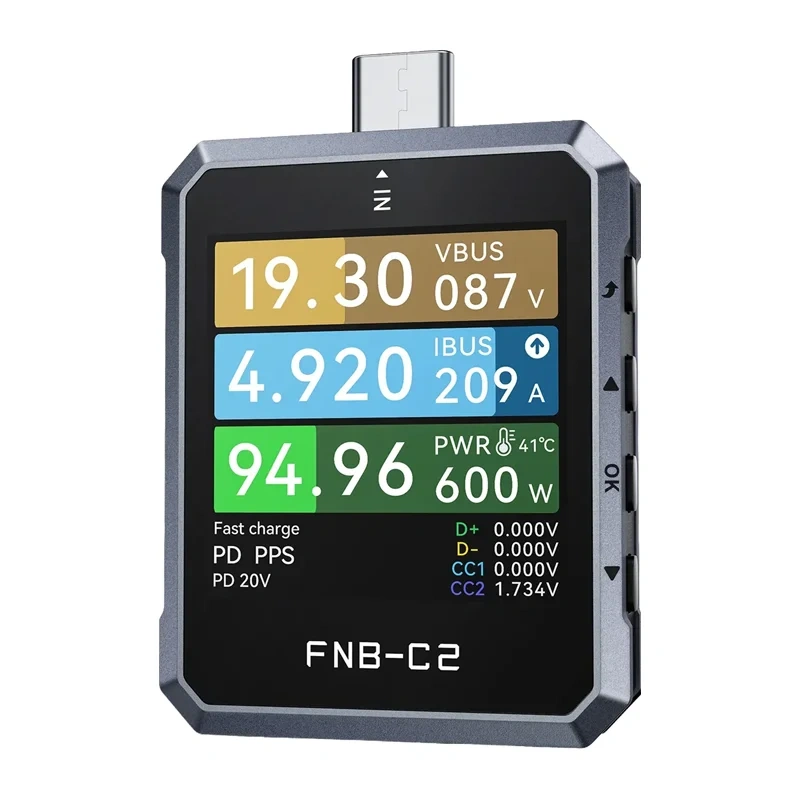

Tester USB FNIRSI FNB-C2

Tester USB FNIRSI FNB-C2

Analiza precisă a parametrilor surselor de alimentare, compatibilitatea cu cele mai recente standarde de încărcare rapidă și funcțiile extinse de diagnosticare fac din FNIRSI FNB-C2 un instrument valoros atât pentru inginerii electronici, cât și pentru tehnicienii de service și pasionații de bricolaj. Dispozitivul vă permite să analizați parametrii de alimentare, cablurile USB-C și procesul de încărcare. Oferă un interval larg de măsurare de până la 240 W, o funcție de înregistrare a datelor, analiză a calității energiei electrice și posibilitatea de a citi informațiile stocate în cablurile USB-C. Pachetul este completat de un ecran HD clar, cu rotire automată a ecranului și integrare perfectă cu computerele, fără a fi necesară instalarea de drivere suplimentare.

Precizie de nivel de laborator pentru fiecare măsurătoare

FNIRSI FNB-C2 utilizează un convertor analog-digital (ADC) extern de 20 de biți, care asigură o precizie de măsurare de nivel de laborator și permite afișarea rezultatelor cu până la șapte cifre semnificative. Testerul măsoară tensiunea, curentul și puterea cu o precizie de 0,000001 V, A și W, permițându-vă să analizați chiar și cele mai mici variații ale parametrilor sursei de alimentare. Acesta suportă tensiuni de la 4 la 50 V, curenți de până la 6,5 A și puteri de până la 240 W, astfel încât funcționează perfect atât cu încărcătoarele tradiționale, cât și cu sursele de alimentare moderne cu puteri nominale de 100 W, 140 W sau 240 W. Siguranța de funcționare este sporită de un senzor de temperatură încorporat care monitorizează temperatura dispozitivului în timp real, cu o precizie de 1 °C.

Control deplin asupra încărcării

Testerul suportă standardul Power Delivery 3.1 EPR folosind un cip dedicat responsabil de comunicarea protocolului, asigurând o compatibilitate stabilă cu încărcătoarele moderne. Acesta recunoaște și activează automat cele mai populare tehnologii de încărcare rapidă, inclusiv UFCS, Quick Charge 2.0, 3.0, 4 și 5, Huawei FCP și SCP, OPPO VOOC și SVOOC, precum și VIVO VFCP. Dispozitivul poate, de asemenea, să capteze datele de negociere ale protocolului Power Delivery dintre încărcător și dispozitivul alimentat, ceea ce facilitează detectarea problemelor de compatibilitate. O caracteristică suplimentară este conversia comunicării QC în PD, ceea ce contribuie la îmbunătățirea compatibilității între dispozitivele care utilizează standarde diferite de încărcare rapidă.

Analiza detaliată a cablurilor USB-C

FNIRSI FNB-C2 vă permite să citiți informațiile stocate în cipurile E-Marker ale cablurilor USB-C. Astfel, puteți verifica parametrii cablurilor de 3 A, 5 A, 50 V, EPR, Thunderbolt 3 și Thunderbolt 4, inclusiv tipul, lungimea, puterea maximă, rata de transfer de date și versiunea standard a acestora. Testerul oferă, de asemenea, o funcție de simulare pentru diverse configurații de cabluri - de la modele fără cip E-Marker care suportă până la 60 W putere, până la cabluri conforme cu profilurile EPR de 100 W și 240 W. Conectorii standard USB-C de 24 de pini, de tip tată și mamă, compatibili cu USB 4 Gen3, suportă măsurarea bidirecțională a fluxului de putere și permit conectarea cablurilor în orice orientare.

Analiza profesională a calității energiei electrice

Dispozitivul oferă două moduri de analiză a parametrilor de alimentare. Primul mod vă permite să reprezentați grafic tensiunea, curentul și formele de undă D+ și D- la o rată de eșantionare cuprinsă între 2 și 1.000 de eșantioane pe secundă, în timp ce al doilea mod este utilizat pentru analiza rapidă a ondulației de tensiune la o rată de eșantionare cuprinsă între 20.000 și 2 milioane de eșantioane pe secundă. Testerul afișează, de asemenea, forma de undă a tensiunii magistralei USB (VBUS) în timp real, permițând evaluarea stabilității sursei de alimentare în intervalul de frecvență de la 20 kHz la 2 MHz. Funcția de înregistrare vă permite să înregistrați continuu formele de undă ale tensiunii și curentului timp de până la 9 ore, cu posibilitatea de a seta un interval de înregistrare de la 1 la 120 de secunde și de a specifica condițiile de început și de sfârșit ale măsurătorilor.

Date utile pentru evaluarea performanței

Aparatul FNIRSI FNB-C2 înregistrează rezultatele măsurătorilor în zece seturi independente de statistici care acoperă capacitatea, energia și autonomia. Pe baza datelor colectate, acesta calculează automat capacitatea bateriei și eficiența încărcării, facilitând evaluarea performanței surselor de alimentare, a bateriilor externe sau a celulelor. Această soluție vă permite să comparați în mod convenabil măsurătorile succesive și să monitorizați modificările parametrilor pe o perioadă îndelungată de utilizare.

Ecran ușor de citit și operare intuitivă

Ecranul color TFT-LCD de 1,54 inci, cu o rezoluție de 240 × 240 pixeli, oferă o vizualizare clară a tuturor parametrilor. Senzorul de gravitație încorporat rotește automat imaginea în patru direcții, asigurându-se că afișajul rămâne ușor de citit indiferent de orientarea dispozitivului. Testerul funcționează cu calculatoare cu sisteme de operare Windows și macOS fără a fi necesară instalarea de drivere suplimentare, permițându-vă să îi extindeți cu ușurință funcționalitatea și să actualizați software-ul, dispozitivul fiind recunoscut ca o unitate flash USB. De asemenea, puteți regla luminozitatea ecranului, timpul de întunecare automată, tema de culori și limba interfeței, precum și să restabiliți rapid setările din fabrică, dacă este necesar.

Inclus

• Tester USB
• manual de utilizare
