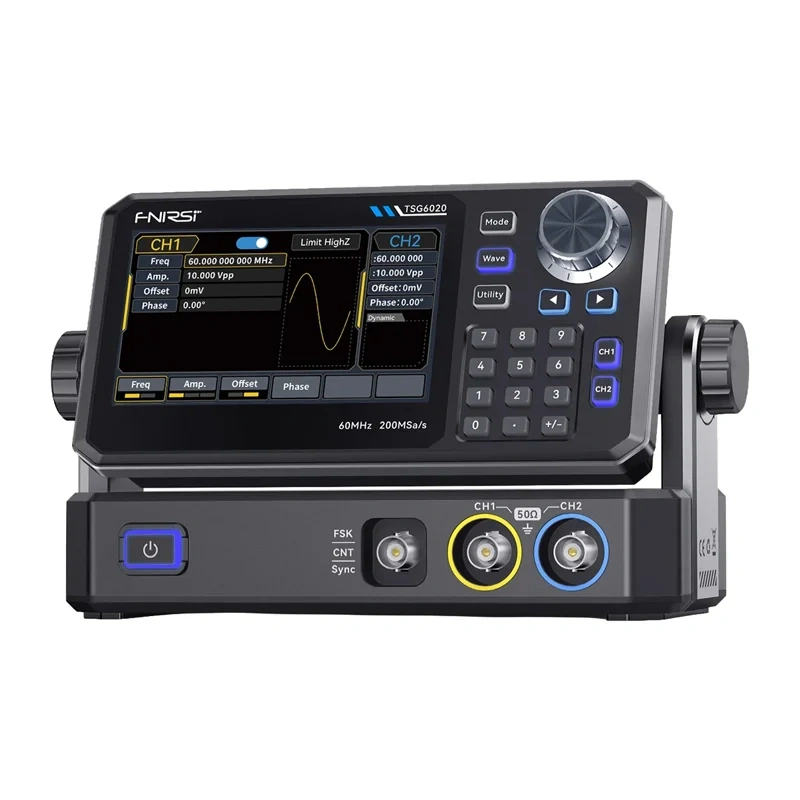

Generator de functii FNIRSI TSG6020

Generatorul de semnale FNIRSI TSG6020

Generarea precisă a semnalelor, opțiunile extinse de configurare și funcțiile avansate de măsurare fac ca modelul FNIRSI TSG6020 să fie ideal pentru utilizarea în laboratoare, precum și pentru lucrări de service și proiectarea circuitelor electronice. Designul său cu două canale, frecvența de ieșire de până la 60 mHz și rata de eșantionare de 200 MSa/s cu o rezoluție de 14 biți asigură reproducerea fidelă a formelor de undă și o precizie operațională ridicată. Generatorul suportă numeroase tipuri de modulație, vă permite să creați propriile forme de undă arbitrare și oferă o funcție de baleiaj de frecvență și un contor de frecvență încorporat. Un ecran tactil intuitiv, accesul rapid la setările salvate și un design robust asigură faptul că dispozitivul rămâne ușor de utilizat chiar și în timpul unei funcționări intensive și prelungite.

Semnale generate de înaltă calitate

FNIRSI TSG6020 este echipat cu două canale de ieșire independente, ceea ce îi permite să genereze simultan două semnale diferite și să efectueze în mod convenabil teste și analize mai avansate. Generatorul oferă o frecvență de ieșire de până la 60 mHz și, datorită unei rate de eșantionare de 200 MSa/s și unei rezoluții verticale de 14 biți, asigură o reproducere extrem de precisă a formelor de undă, cu distorsiuni minime. Intervalul de tensiune de ieșire a fost optimizat pentru diverse configurații de sarcină - de la 2 mVpp la 20 Vpp la impedanță ridicată pentru frecvențe sub 10 mHz, de la 2 mVpp la 10 Vpp peste 10 mHz, precum și de la 1 mVpp la 10 Vpp și de la 1 mVpp la 5 Vpp cu o sarcină de 50 Ω. Această flexibilitate permite utilizarea dispozitivului în numeroase aplicații exigente de laborator și de proiectare.

Forme de undă standard și modulații avansate

Generatorul suportă toate formele de undă utilizate în mod obișnuit, precum sinusoidală, pătrată, în dinți de ferăstrău, impuls, zgomot și curent continuu. Pe lângă formele de undă predefinite, acesta vă permite să reproduceți propriile forme de undă arbitrare folosind o metodă punct cu punct, asigurându-vă că toate detaliile formei de undă sunt păstrate. Tehnologia VeriPoint utilizează o rată de eșantionare cuprinsă între 1 µSa/s și 200 MSa/s și un jitter foarte redus, sub 200 ps, asigurând reproducerea precisă chiar și a celor mai complexe forme de semnal. Dispozitivul suportă, de asemenea, șase tipuri de modulație (AM, FM, PM, FSK, ASK și PSK), fiind astfel ideal pentru testarea circuitelor de comunicații digitale și a sistemelor radio.

Precizie și mai mare

Tehnologia ZeroSurge reduce semnificativ depășirea la semnalele pătrate, de impuls și în dinți de ferăstrău. Depășirea nu depășește 1%, iar timpii de urcare și de coborâre sunt de maximum 13,5 ns, ceea ce duce la margini bine definite și la o precizie foarte ridicată a formelor de undă generate. Generatorul este, de asemenea, echipat cu un contor de frecvență cu șapte cifre care măsoară frecvența, perioada și ciclul de lucru al semnalelor de nivel TTL în intervalul de la 100 mHz la 100 mHz, cu o precizie de ±51 ppm. Calitatea ridicată a semnalului este confirmată și de parametri precum un nivel redus al zgomotului de fază de până la -125 dBc/Hz la 10 mHz (decalaj de 10 kHz) și o distorsiune armonică sub -40 dBc în intervalul de la 30 la 60 mHz.

Bălțire de frecvență și operare ușoară

Aparatul FNIRSI TSG6020 oferă baleiaj de frecvență atât în modul liniar, cât și în cel logaritmic. Durata baleiajului poate fi reglată între 1 ms și 500 s, cu o precizie de ±0,1%, ceea ce facilitează, printre altele, analiza caracteristicilor filtrelor și testarea răspunsului diverselor circuite electronice. Operarea este simplificată de un ecran tactil color TFT-LCD de 4,3 inci, care funcționează împreună cu butoanele fizice tradiționale. Ecranul afișează o previzualizare în timp real a formei de undă generate și a parametrilor cheie de funcționare, permițându-vă să verificați rapid setările și să efectuați ajustările necesare.

Funcționare stabilă chiar și în timpul testelor de lungă durată

Generatorul este proiectat pentru o funcționare fiabilă în condiții de utilizare intensivă. Disiparea eficientă a căldurii este asigurată de un radiator din aluminiu susținut de un ventilator silențios, care menține temperatura adecvată a componentelor chiar și în timpul funcționării îndelungate. Proiectarea include, de asemenea, protecția canalelor de ieșire, izolația și protecția la împământare, în timp ce ieșirea de sincronizare compatibilă cu TTL îmbunătățește capacitățile de integrare cu alte dispozitive de măsurare. Memoria nevolatilă vă permite să stocați până la 24 de forme de undă arbitrare personalizate, care pot fi rechemate instantaneu fără a fi necesară reconfigurarea. Generatorul suportă, de asemenea, mai multe moduri de funcționare, inclusiv modurile continuu, cu poartă, de modulație și de baleiaj, oferind o mare flexibilitate la configurarea chiar și a bancurilor de testare complexe.

Setul include

• generator de funcții
• adaptor de încărcare
• cablu de încărcare de tip C
• cablu de date
• cablu de măsurare
• cleme tip crocodil
• manual de utilizare
